| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||
假設一 N 通道增強型 MOSFET 之臨界電壓 VTH= 2 V，若 VGS = 4 V 時且工作於飽和區之汲極電 流 ID = 1.2 mA，VGS = 5 V 時的互導值 gm 約為何？ |
|||
A |
1.8 mA/V |
B |
2.2 mA/V |
C |
2.4 mA/V |
D |
2.6 mA/V |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||
假設一 NPN 電晶體的 β 值等於 100、熱電壓 VT = 25 mV、集極電流 IC = 2 mA，電晶體的射極電阻 re 約為何？ |
|||
A |
8 Ω |
B |
10.5 Ω |
C |
12.4 Ω |
D |
14.3 Ω |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||

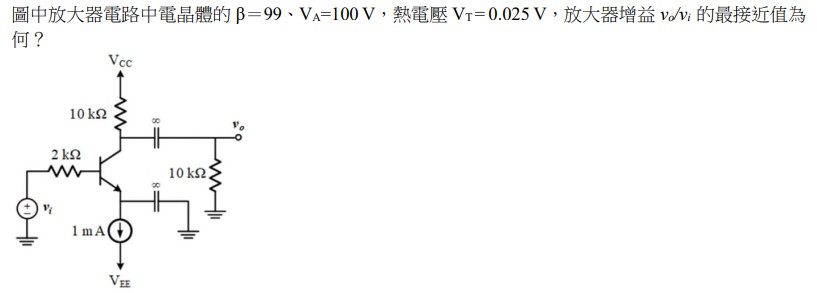

A |
96 |
B |
106 |
C |
116 |
D |
126 |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||

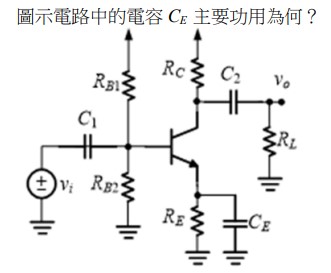

A |
提升電壓增益 |
B |
濾去高頻雜訊 |
C |
提升輸入阻抗 |
D |
頻率補償 |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||
有關共閘極放大器電路之特性，下列敘述何者錯誤？ |
|||
A |
優良的高頻響應特性 |
B |
具有很大的輸入電阻 |
C |
輸出電壓與輸入電壓同相 |
D |
電流增益值接近 1 |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||
有一放大器輸出 vo為 5 V，輸入 vi為 25 mV，試問電壓增益 Av = vo/vi 約為多少分貝（dB）？ |
|||
A |
100 |
B |
46 |
C |
23 |
D |
200 |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||
在變壓器耦合串級放大器中，變壓器繞組的層間電容會影響放大器的頻率響應的何種部分？ |
|||
A |
高頻響應 |
B |
低頻響應 |
C |
中頻響應 |
D |
全頻響應 |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||

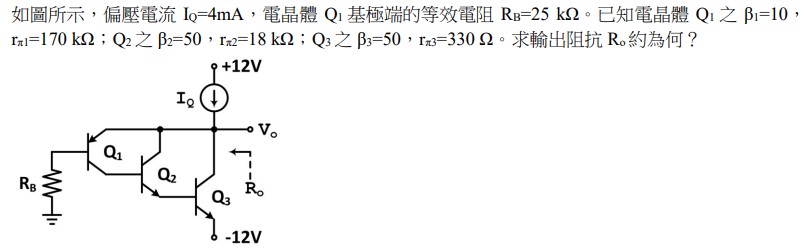

A |
0.75 Ω |
B |
7.5 Ω |
C |
75 Ω |
D |
750 Ω |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||
有一圈數比為 1：1 的耦合變壓器擬作為阻抗匹配和最大功率轉換，如果連接變壓器初級側的系統阻 抗為 A+jB，連接在次級側的負載端阻抗 X+jY，應如何設計才能獲得最大功率轉換？ |
|||
A |
X=A，Y=B |
B |
X=A，Y= -B |
C |
X= -A，Y= -B |
D |
X= -A，Y= B |
| #112年,#鐵路人員考試,#佐級考試,#電子工程,#國家安全情報人員五等考試,#電子組,#電子學大意, | |||
下列何者與正弦波振盪電路無關？ |
|||
A |
具有正回授電路結構 |
B |
由回授電路決定振盪的頻率 |
C |
在振盪的頻率上，電路的閉迴路增益（closed-loop gain）將變得無窮大 |
D |
其閉迴路增益始終為線性函數 |
