| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#電子學概要, | |||
有關 NPN 雙極性接面電晶體（BJT）： |
|||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#電子學概要, | |||

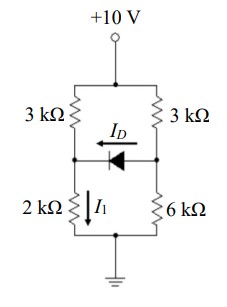

如圖所示電路，若二極體的切入電壓為 0.7 V、順向電阻 Rf = 300 Ω，試求電流 ID 及 I1分別為？ |
|||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#電子學概要, | |||

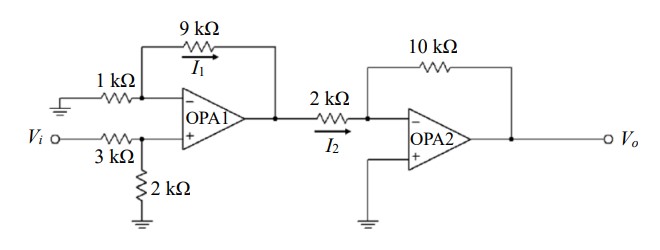

如圖所示為理想運算放大器電路，若輸入電壓 Vi = 0.5 V，試求電路中：I1、I2及Vo分別為？ |
|||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#電子學概要, | |||

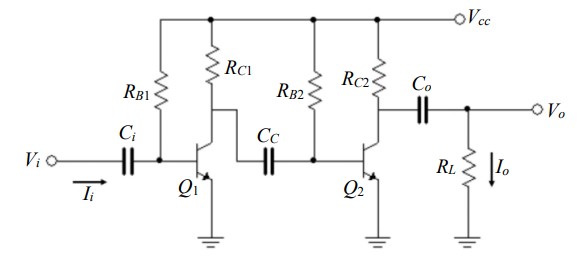

如圖所示為串級放大電路，若電晶體 Q1 及 Q2 參數：β1 = β2 = 100、rπ1 = rπ2 = 0.25 kΩ；且 RB1 = RB2 = 100 kΩ、RC1 = RC2 = RL =1 kΩ。試求： |
|||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#電子學概要, | |||

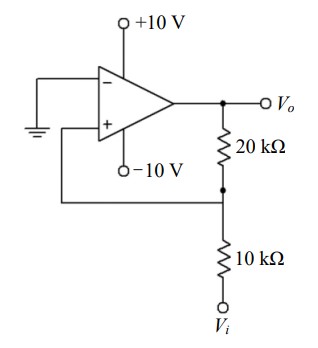

如圖所示為包含理想運算放大器之施密特觸發（Schmitt trigger）電路，試求此電路的遲滯（Hysteresis）電壓為何？ |
|||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#電子學概要, | |||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#基本電學, | |||

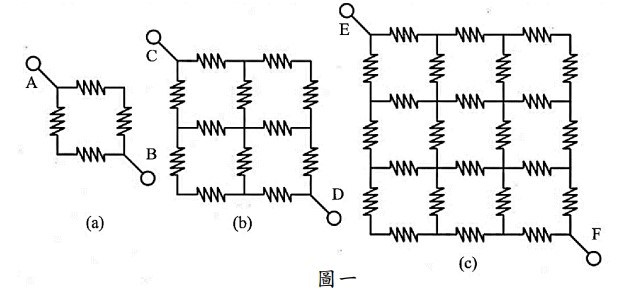

圖一(a) ~ (c)中每一個電阻，其電阻值均為 R，求下列兩點間的等效電阻：(一)RAB、（二) RCD、（三) REF。 |
|||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#基本電學, | |||

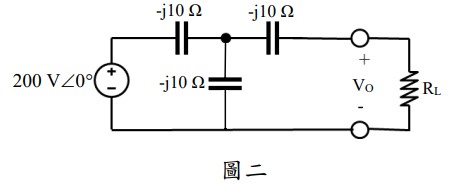

圖二為一個電容網路，負載為電阻 RL = 20 Ω。 |
|||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#基本電學, | |||

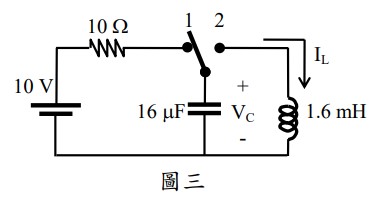

圖三所示電路，在 t < 0 時開關切至 1 端，並且達到穩態。在時間 t = 0時，開關切換至 2 端。 |
|||
| #111鐵路特考,#員級,#員級電力工程,#員級電子工程,#基本電學, | |||

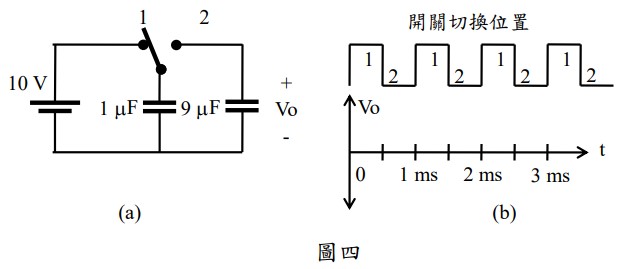

圖四(a)為一個電容切換電路。如圖四(b)所示，開關以 1 ms 為週期，0.5為責任週期（duty cycle）切換於位置 1、2 之間，且電容的初始值均為0。請依圖(b)所示，畫出 t = 0 ~ 3 ms 間，輸出電壓 Vo 的波形。 |
|||
