| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

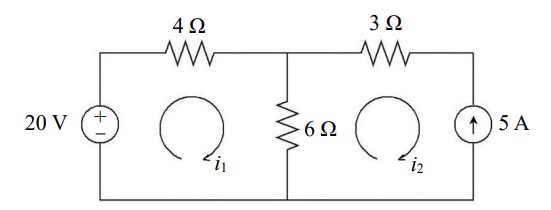

如圖所示，求迴路電流i1為多少安培（A）？ |
|||
A |
2 |
B |
1 |
C |
1 |
D |
2 |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

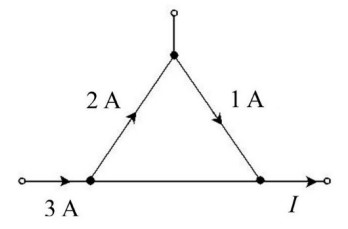

如圖所示，依克希荷夫電流定律，求 I 為多少安培（A）？ |
|||
A |
1 |
B |
0 |
C |
1 |
D |
2 |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

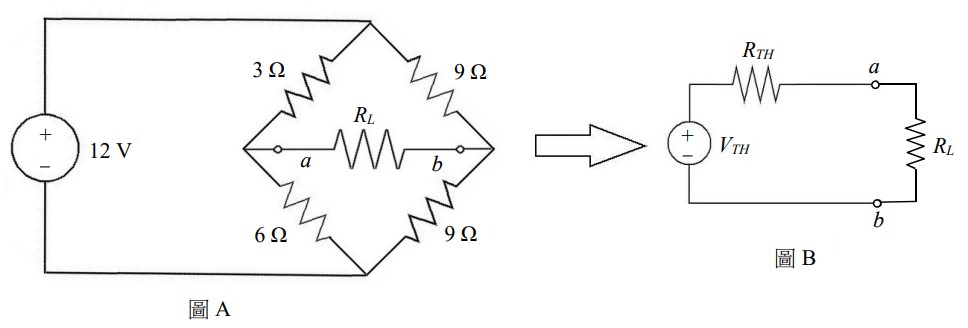

圖 B 所示為圖 A 移除RL之後、自 a-b 端點處所視之戴維寧等效電路，求戴維寧等效電壓VTH為多少伏特（V）？ |
|||
A |
0 |
B |
2 |
C |
4 |
D |
6 |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||
如圖所示之電路，依諾頓定理計算自端點 a-b 所視之諾頓等效電阻 RN 為多少歐姆（Ω）？ |
|||
A |
2 |
B |
3 |
C |
4 |
D |
5 |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

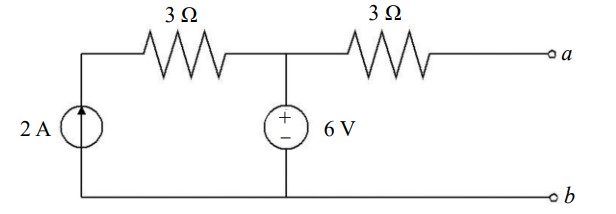

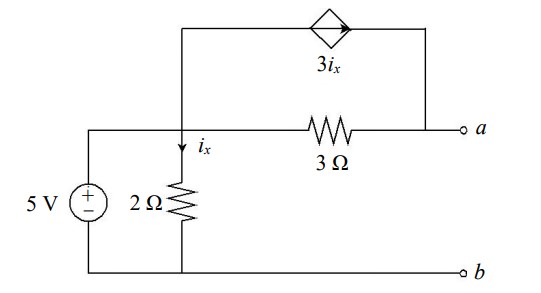

如圖所示之電路，求自端點 a-b 所視之諾頓等效電流為多少安培？ |
|||
A |
2 |
B |
4 |
C |
6 |
D |
9 |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

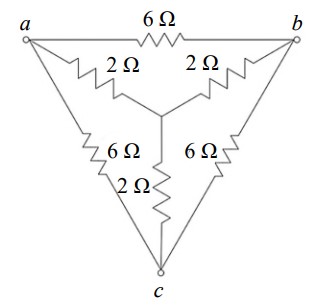

如圖所示之網路，求從 a, c 兩端看進去之等效電阻為何？ |
|||
A |
1 Ω |
B |
2 Ω |
C |
3 Ω |
D |
4 Ω |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

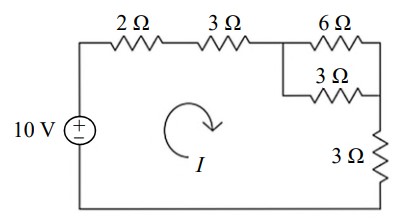

如圖所示之電路，求 6 Ω 電阻所消耗的功率為何？ |
|||
A |
1/3 W |
B |
2/3 W |
C |
1 W |
D |
2 W |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

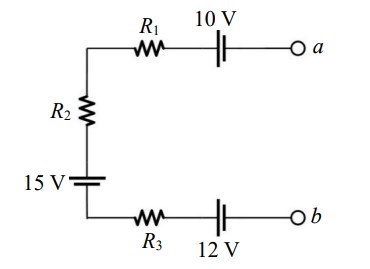

如圖所示之電路，R1=2Ω，R2=3Ω，R3=4Ω，求 a-b 兩端點的電壓差Vab 為何？ |
|||
A |
15 V |
B |
17 V |
C |
37 V |
D |
0 V |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

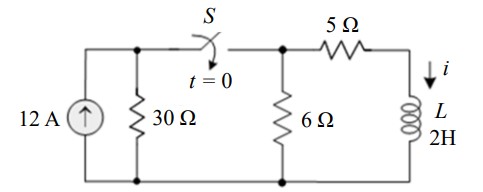

如圖示之電路，開關於t=0 時閉合，求i(∞)及時間常數τ各為何？ |
|||
A |
6.55 A，0.4 s |
B |
6 A，0.4 s |
C |
6.55 A，0.2 s |
D |
6 A，0.2 s |
| #111鐵路特考,#佐級,#佐級機檢工程,#佐級電力工程,#佐級電子工程,#基本電學大意, | |||

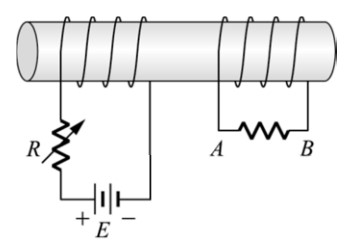

如圖所示，A 點電壓為VA、B 點電壓為VB，若直流電壓 E 突然減少但仍為正值，在此瞬間VA與VB的關係為何？ |
|||
A |
VA＞VB |
B |
VA＝VB |
C |
VA＜VB |
D |
VA＝3VB |
