圖示為一個理想箝位電路（D 為理想二極體），當其輸入正弦信號vi(t)=Vm sin(ωt)伏特時，假設 RC時間常數遠大於1 /ω，測得穩態輸出信號vo(t)的直流準位為 4 伏特、振幅為 10 伏特，則偏壓電源VR應為多少伏特？ |
|||
A |
-6 |
B |
-4 |
C |
6 |
D |
16 |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||
一般常用的倍壓電路之直流輸出係取自於何種元件間之端電壓？ |
|||
A |
電容器 |
B |
電感器 |
C |
電阻器 |
D |
二極體 |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||
vi(t)=10sin(ωt)伏特的正弦信號輸入圖示的理想截波電路（D1與D2為理想二極體），則偏壓電源V1與V2為下列那一種組合時，輸出信號vo的峰對峰電壓值將為 6 伏特？ |
|||
A |
V1=-1伏特，V2=-7伏特 |
B |
V1=-3伏特，V2=9伏特 |
C |
V1=2 伏特，V2=8伏特 |
D |
V1=4 伏特，V2=2 伏特 |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||
建構完成半波整流電路 3 個、中間抽頭變壓器型全波整流電路 2 個、橋式整流電路 1 個，這 6 個電路總共需要二極體的數目最少為何？ |
|||
A |
6 |
B |
7 |
C |
9 |
D |
11 |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||
典型半波整流-電容濾波電路（理想二極體）輸入vi(t)=18sin(37700t)伏特，當電路中電容值C=10 μF與負載RL=5kΩ時，求該電路輸出之漣波電壓峰對峰值Vr(p-p)約為多少伏特？ |
|||
A |
0.03 |
B |
0.06 |
C |
0.18 |
D |
0.3 |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||
圖示理想變壓器中有關初級電壓（V1）、初級電流（I1）及輸入等效電阻（R1），次級電壓（V2）、次級電流（I2）及負載電阻（R2）間之關聯性，下列敘述何者正確？ |
|||
A |
V1 = 2V2 |
B |
I1 = 2I2 |
C |
R1 = 2R2 |
D |
I1V1 = 2I2V2 |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||

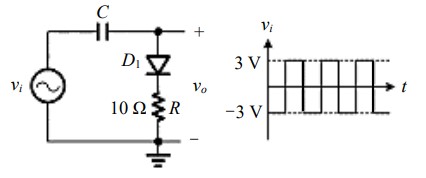

圖中二極體 D1之導通電壓為 0.7 伏特，導通電阻為0Ω，R=10Ω，若輸入電壓vi (t)= 3sin10t伏特，則vo(t)的最大值為多少伏特？ |
|||
A |
3 |
B |
1.7 |
C |
1 |
D |
0.3 |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||
下圖電路中二極體 D1之導通電壓為 0.7 V、導通電阻為 40 Ω。電容 C 兩端之初始跨壓為 0 V，則電阻 R 流過的最大電流值為何？ |
|||
A |
0 mA |
B |
46 mA |
C |
60 mA |
D |
74 mA |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||
圖中二極體 D1 之導通電壓為 0 伏特、導通電阻為 0 Ω，電容 C 兩端之初始電壓為 0 伏特，vin(t)=10sin10t伏特，下列何者錯誤？ |
|||
A |
vout之穩態輸出含弦波 |
B |
vout最低電壓為-20伏特 |
C |
vout 最高電壓為 0 伏特 |
D |
vC之穩態電壓為-20 伏特 |
| #111鐵路特考,#佐級,#佐級電子工程,#電子學大意, | |||
圖中輸入信號為弦波vi(t)=5sin10t伏特，二極體 D1之導通電壓為 0.7 伏特，導通電阻為 0 Ω。OP 為理想之運算放大器，電容 C 之初始電壓為 0 伏特。電路穩定時，下列敘述何者正確？ |
|||
A |
vo=5sin10t伏特 |
B |
輸出為直流電壓，電壓=5 伏特 |
C |
輸出為直流電壓，電壓=4.3 伏特 |
D |
輸出為直流電壓，電壓=-5 伏特 |
